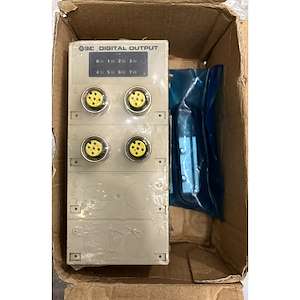

ماژول ارتباطی SMC مدل EX122-SPR1-B

ماژول ارتباطی SMC مدل EX122-SPR1-B

ماژول ارتباطی SMC

مدل

EX122-SPR1-B



(PROFIBUS-DP SI Unit)





            •           این ماژول در سری SI Unitهای SMC برای پشتیبانی از پروتکل PROFIBUS-DP طراحی شده و با استاندارد IEC 61158 / EN 50170 همخوانی دارد  .

            •           مدل EX122-SPR1-B برای نصب روی ریل دین (DIN-rail) مناسب است و با شیرهای برقی سری SY3000 / SY5000 سازگار است   .

            •           حداکثر تعداد خروجی:

            •           تا 16 کویل یک‌تایی یا 8 کویل دوبل را می‌توان کنترل کرد، یا ترکیبی از این‌ها تا مجموع کویل‌ها محدودیت مجاز  .



⸻



ساختمان فیزیکی و اتصالات

            •           اتصال‌ها:

            •           کانکتور 9-پین D-Sub برای اتصال شبکه PROFIBUS.

            •           کانکتور گرد 5-پین (M12) برای تغذیه و سیگنال‌ها  .

            •           آدرس‌گذاری:

            •           با استفاده از کلیدهای چرخان (rotary switches) روی پنل جلویی یا به صورت نرم‌افزاری از طریق پروتکل فیلدباس  .

            •           سیم‌کشی داخلی مانيفولد باعث سهولت در نصب می‌شود (فقط نیاز به اتصال به خط BUS و تغذیه دارد)  .
